              Q型角行程電動執行器





    Q型角行程電動執行器


    品牌：江蘇布魯克

                標準：國標

                壓力環境：常壓

                加工定制：是

                產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
    聯系電話：13917586261






    產品詳細





	       Q型角行程電動執行器我們又稱之為Q型部分回轉閥門電動執行裝置，適用于蝶閥、球閥、旋塞閥、風門等做 90°回轉的電動閥門，用于對電動閥門的開啟、關閉或調節。作為穩定可靠的角行程電動執行器，可適用于不同控制系統，不同工作環境的需求。傳動機構一體化的設計，使產品具有更小的體積和簡潔的外觀。安全可靠的手動設計，無須切換手柄的全自動手/電動切換。良好的防護等級可滿足多種設計的需要：隔爆型、整體開關型、整體調節型。







	       Q型角行程電動執行器的整機性能符合 GB/T24923-2010《普通型閥門電動裝置技術條件》的規定。隔爆型性能符合 GB3836.1-2010《爆炸性環境第1部分：設備通用要求》，GB3836.2-2010《爆炸性環境第2部分：由隔爆外殼“d”保護的設備》及 GB/T24922-2010《隔爆型閥門電動裝置技術條件》的規定。

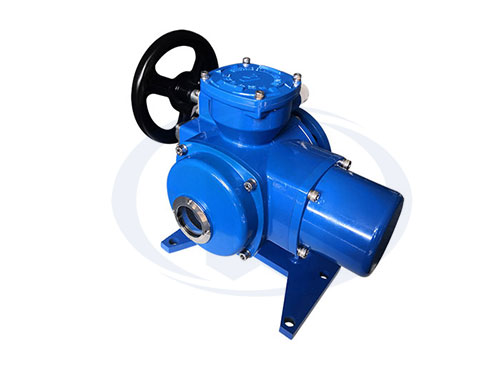

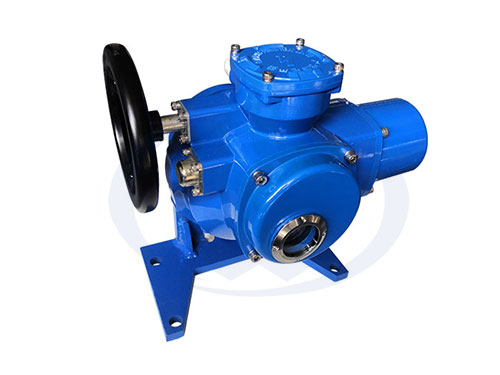

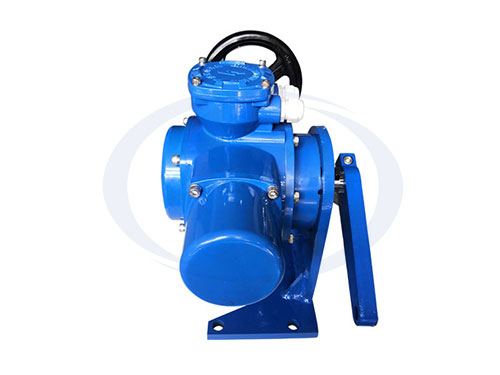

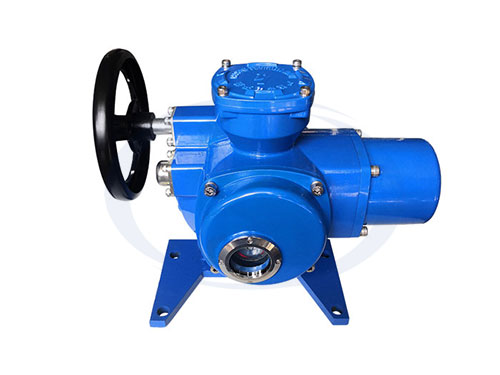

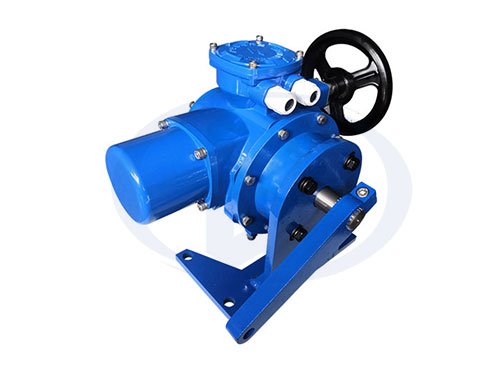

	【產品展示】





	Q型角行程電動執行器Q型角行程電動執行器Q型角行程電動執行器



	Q型角行程電動執行器Q型角行程電動執行器Q型角行程電動執行器





	【型號表示方式】

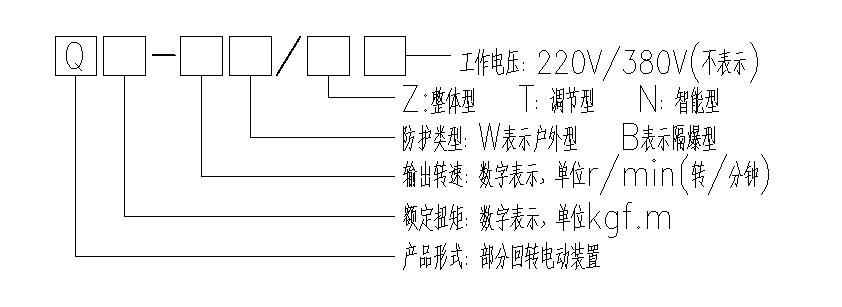

	Q型角行程電動執行器型號表示方式





		       型號示例：



		       Q10-1B/N：表示為隔爆智能開關型部分回轉電動裝置，額定輸出轉矩為 100N.m（10kgf·m），輸出軸轉速為 1r/min，額定電壓 380V。



	【技術參數】


		       供電電源： 額定電壓： 三相 AC380V（特殊訂貨單相 220V、三相 440V、660V 等）



		       額定頻率：50HZ（特殊 60HZ）



		       防護等級：IP65/67(特殊訂貨 IP68)；



		       絕緣等級：F 級



		       環境溫度：-20～+60℃（特殊訂貨-40～+70℃）；



		       相對濕度：≤95%（+25℃時）；



		       工  作  制：短時 10 分鐘(特殊訂貨 15-30 分鐘)；



		       防爆標志：ExdⅡBT4 適用于環境為ⅡA、ⅡB 級 T1-T4 組的爆炸性氣體環境；



		       工作環境：普通型用于無易燃易爆和強腐蝕介質的場所；



		       防腐涂裝：高溫烤漆。



		【連接尺寸】

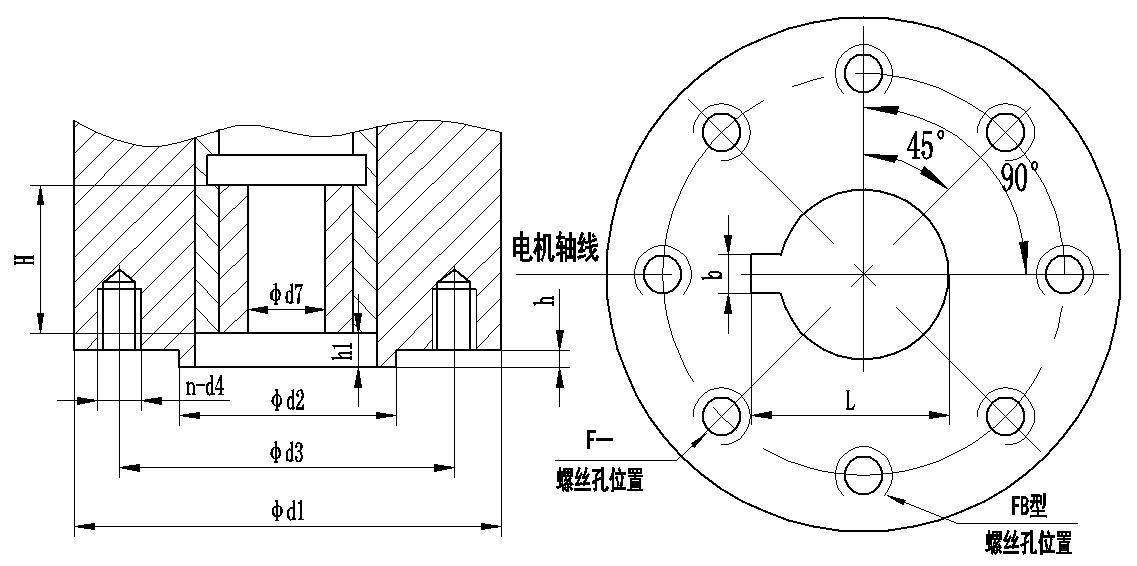

			Q型角行程電動執行器連接尺寸圖









						執行標準 GB/T12223-2005





						電裝型號

						法蘭號

						d1

						d2(f8)

						d3

						n-d4

						d7

						H

						h

						h1

						b





						預留

						上限





						Q05

						Q10

						Q15



						FB1

						77



						57

						4-M6

						12.7

						15.9

						33





						3/5







						FB2

						92



						70

						4-M8

						19

						33





						5





						F05



						65

						35

						50

						4-M6

						8

						19

						33

						3

						2







						F07



						90

						55

						70

						4-M8

						8

						19

						33

						3

						2







						Q20

						Q30

						Q40



						FB3

						115



						89

						4-M12

						22.2

						42





						5





						F07



						90

						55

						70

						4-M8

						8

						19

						33

						3

						2







						F10



						125

						70

						102

						4-M10

						12

						28

						42

						3

						2







						Q60

						Q120



						FB3

						115



						89

						4-M12

						22.2/28.6

						80





						5/8







						FB4

						140



						108

						4-M12

						31.7

						50











						F10



						125

						70

						102

						4-M10

						15

						38

						50

						3

						2







						F12



						150

						85

						125

						4-M12

						15

						38

						50

						3

						2







						Q180



						FB5

						197



						159

						4-M16

						33.3/38.2

						60





						10





						F14



						175

						100

						140

						4-M16

						20

						38

						60

						3

						3







						Q300



						FB5

						197



						159

						4-M16

						41.3

						80





						10





						Q500

						F16



						210

						130

						165

						4-M20

						20

						55

						80

						3

						3







		        注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。



		【產品參數】









						型 號

						規 格

						輸出扭矩

						N/m

						輸出轉速

						r/min

						上限閥桿

						直徑 mm

						手 動

						速 比

						電機功率

						W

						額定電流

						A

						參考重量

						Kg









						Q05

						50

						1

						19

						60

						45

						0.16

						8.5





						Q10

						100

						1

						19

						60

						60

						0.18

						8.6





						Q15

						150

						1

						19

						60

						75

						0.22

						8.7





						Q20

						200

						1

						28

						90

						90

						0.26

						12.7





						Q30

						300

						1

						28

						90

						120

						0.32

						12.7





						Q40

						400

						1

						28

						90

						150

						0.37

						13





						Q60

						600

						1

						38

						87

						180

						0.72

						21





						Q120

						1200

						1

						38

						87

						250

						1.0

						21





						Q180

						1800

						1

						38

						87

						370

						1.6

						23





						Q300

						3000

						0.5

						55

						348

						370

						1.6

						35





						Q500

						5000

						0.5

						55

						348

						550

						2.5

						35





		                   注：以上參數為常規供貨，如有特殊需要可在訂貨時說明。



		【外形尺寸】

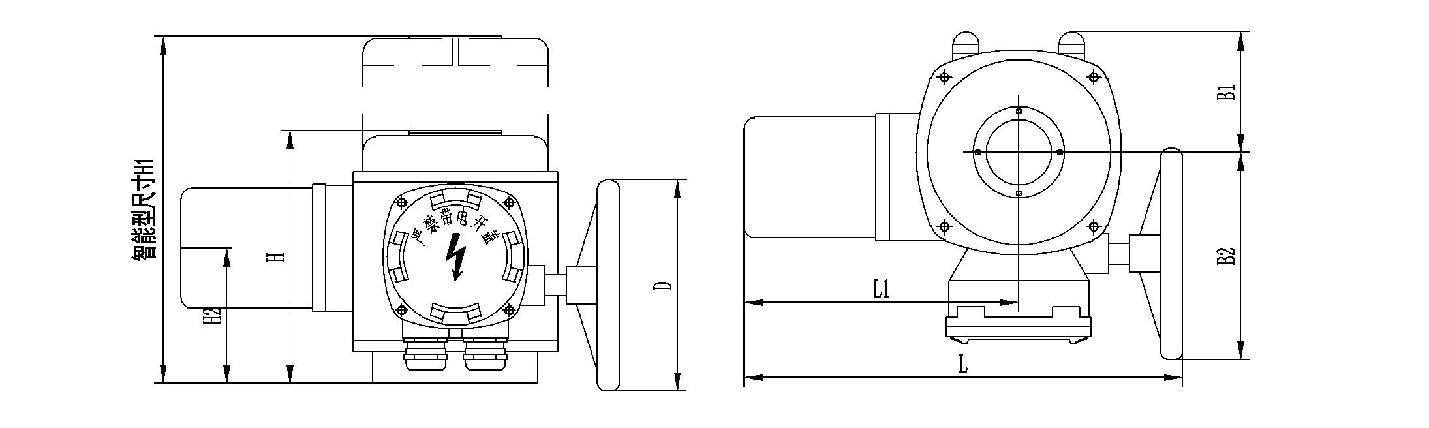

			Q型角行程電動執行器外形尺寸圖







							尺寸

							型號

							B1

							B2

							H

							H1

							H2

							L

							L1

							D





							Q05/15

							68

							114

							156

							270

							73

							250

							157

							140





							Q20/40

							91

							157

							191

							273

							103

							332

							208

							160





							Q60/180

							143

							203

							227

							309

							126

							424

							232

							250





							Q300/500

							143

							203

							291

							373

							190

							424

							232

							250











	【安裝拆卸】


		       允許閥門電動裝置任意位置安裝，但必須注意電機盡量呈水平位置，電器箱蓋呈水平或垂直向上狀態為推薦安裝方式，這樣有利于潤滑、調試、維護和手動操作。





		【接線注意事項】




				       用手輪將閥門開啟至 50%開度處，按下開發或關閥鍵，檢查閥門的旋向是否與按鍵對應，如果不一致立即按停止按鈕。切斷三相電源，調換三相電源中的任意兩相。













	       【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的Q型角行程電動執行器產品，歡迎前來咨詢報價。













【車間一角】



	Q型角行程電動執行器車間一角







		【企業資質】





		Q型角行程電動執行器企業資質
