電液法蘭球閥

品牌：江蘇布魯克
標準：國標
壓力環境：常壓
加工定制：是
產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系電話：13917586261

電液法蘭球閥是一種作啟閉用的旋轉型閥門，它是由電液執行器與球閥組成的，廣泛應用于石油、化工、電力、冶金、煉油、建材、造紙、輕工等工業部門內（液體、氣體、蒸汽、污水以及高粘度帶有纖維性和細顆粒）的介質進行啟閉控制。

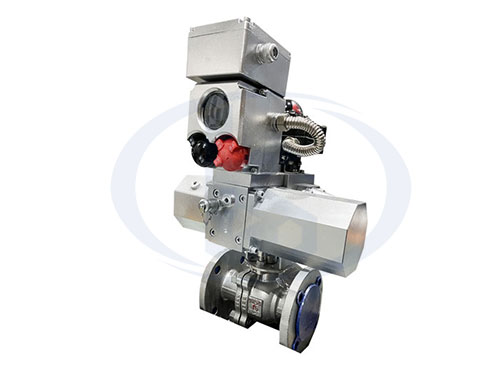

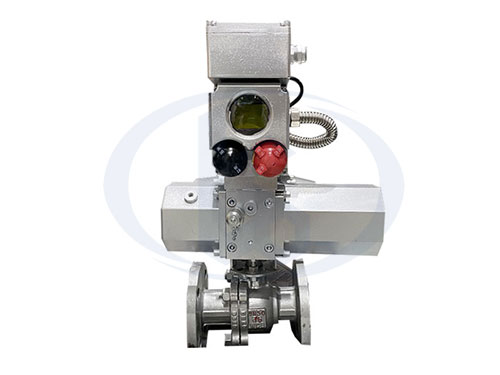

【產品展示】

【執行器簡介】

FDS系列電液執行器包含動力單元，限位開關，液動執行器力單元。具有下列特點：

1、集成一體化設計，自帶電液動力源、執行器和電控箱，體積小，無需外接液壓管路，僅通過電纜即可控制閥門開度；
2、模塊化設計，可以靈活組合不同功能和規格，滿足負載和實際工況的要求；
3、靈活的安裝方式，即可整體安裝，也可分體式安裝，適應復雜的現場情況；
4、采用雙向泵做動力源，系統回路簡單，可靠性高，功耗小，維護成本低；
5、單齒條執行器，體積小巧，運行平穩；
6、全行程力矩均衡定，和操作壓力呈線性關系；
7、缸筒兩側設置有行程調節螺釘，支持雙向行程調節，調節范圍±1.5°；
8、執行器底部連接符合ISO5211標準，具備通用性和互換性；
9、執行器頂部限位開關安裝位置支持閥位指示器，以及限位開關的安裝，符合30-80/130-H20/30行業標準；
10、就地控制和遠程控制,多種電制和電源可選，寬環境溫度適應范圍；
11、全開、全關和閥位狀態反饋功能；
12、停止運行時鎖定原位，失電時鎖定原位。

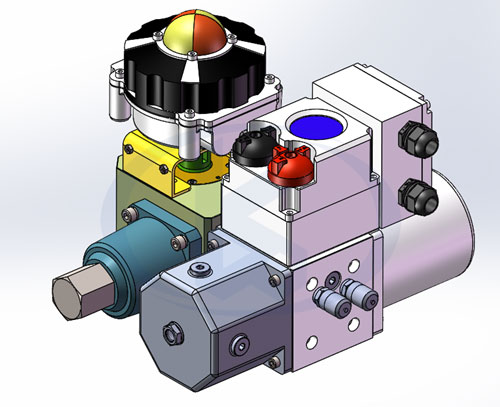

FDS系列智能型電液執行器

【技術參數】

型號		FDS1MFH40/16Q007/90J100
1	產品類型	智能型角行程電液執行器
2	工作扭矩	100 N.M（@4MPa）
3	行程角度	0~90°
4	啟閉時間	全行程約3S
5	防護等級	IP54
6	動作類型	開關型
7	電機功率	400W
8	電機電制	220AC，50Hz
9	電機轉速	2800 r/rev
10	油泵排量	0.26cc/rev
11	液壓油箱容積	0.5 L
12	油泵額定壓力	9MPa
13	油泵最高壓力	16MPa
14	齒條活塞直徑	40 mm
15	重量	23kg（執行器11kg，電液動力源12kg）
16	控制信號	閥門打開和關閉信號，無源干接點
17	反饋信號	閥門開關到位，無源干接點
18	工作溫度	-20°C~70°C（其它溫度定制）

【性能特點】

●通過電機正反轉，帶動雙向齒輪泵旋轉，完成兩個油路吸油/排油過程；
●設置2個溢流閥（位于底部），進行最高壓力調定，防止系統扭矩過大；

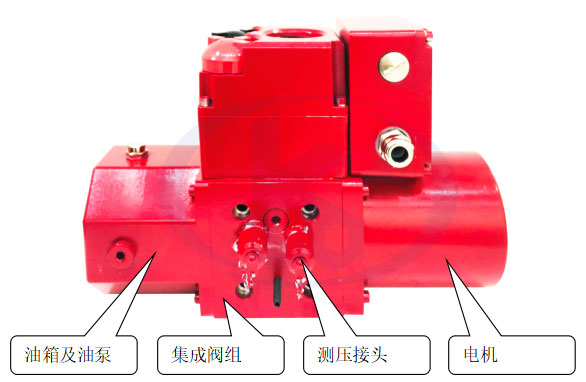

液壓動力單元結構圖

●設置2個測壓接頭，和執行器油路直接連通，可進行外接油路的壓力油和回油；

● 閥組設置有液壓鎖，可對執行器工作腔的壓力油進行保壓；

●免開蓋操作，非侵入式設計；
●死區自適應，避免振蕩；
●故障自診斷和保護

●現場操作點動和保持自適應

●遠控信號和閥位信號實時查詢

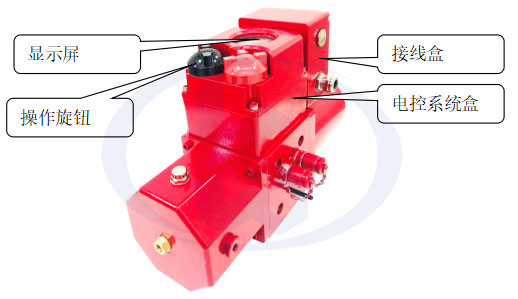

集成電控系統結構圖

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的電液法蘭球閥產品，歡迎前來咨詢報價。

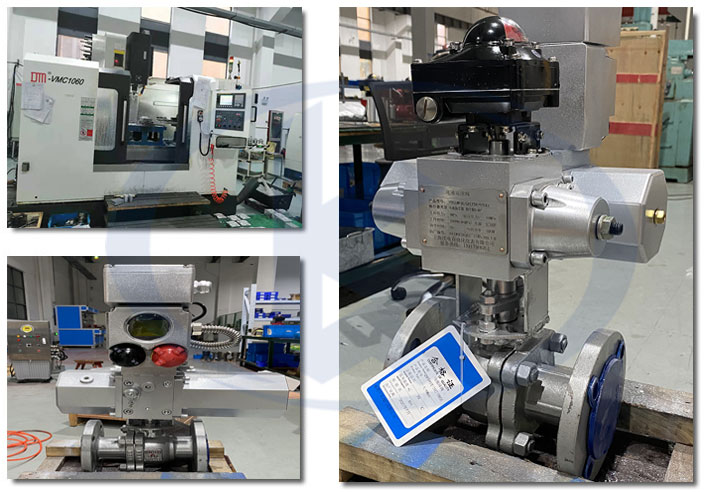

【車間一角】
