電動法蘭硬密封蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，構業被廣泛用于介質溫度≦425℃的冶金、電力、石油、化工以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。

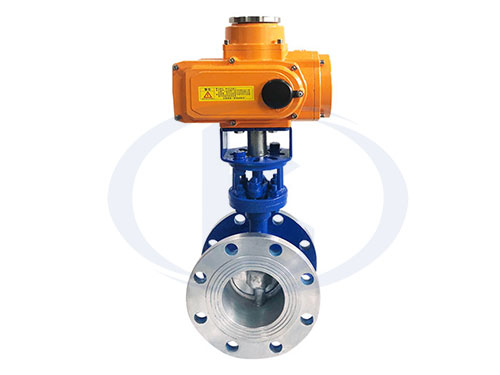

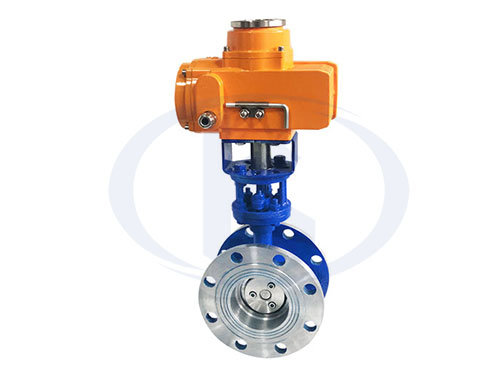

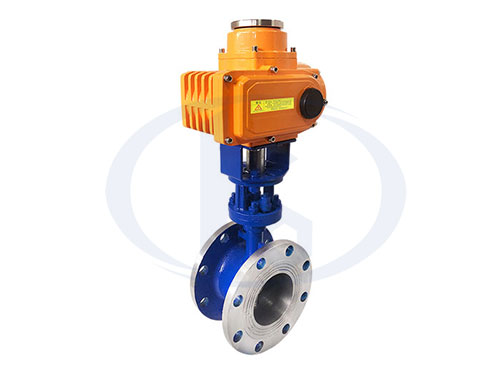

【產品展示】
【性能特點】
1、本電動蝶閥采用三偏心密封結構，閥座與碟板幾乎無磨損，具有越關越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕，使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐腐蝕，使用壽命長。
4、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
【產品參數】
|
公稱通徑DN(mm) |
DN50~DN500 |
|
公稱壓力 |
0~1.6MPa |
|
試驗壓力 |
強度試驗 |
PN1.5MPa |
PN1.6MPa |
|
密封試驗 |
PN1.1MPa |
PN1.76MPa |
|
主要零件 |
閥體 |
球墨鑄鐵、鑄鋼、不銹鋼 |
|
球體 |
灰鑄鐵、球墨鑄鐵、鍛鋼、不銹鋼及特殊材質 |
|
閥桿 |
碳鋼、不銹鋼 |
|
密封圈 |
橡膠、聚四氟乙烯、三元乙丙 |
|
填料 |
四氟、柔性石墨 |
|
適用工況 |
適用介質 |
蒸汽、油品、硝酸類、醋酸等 |
|
適用溫度 |
碳鋼：-29℃~425℃ 不銹鋼：-40℃~650℃ |

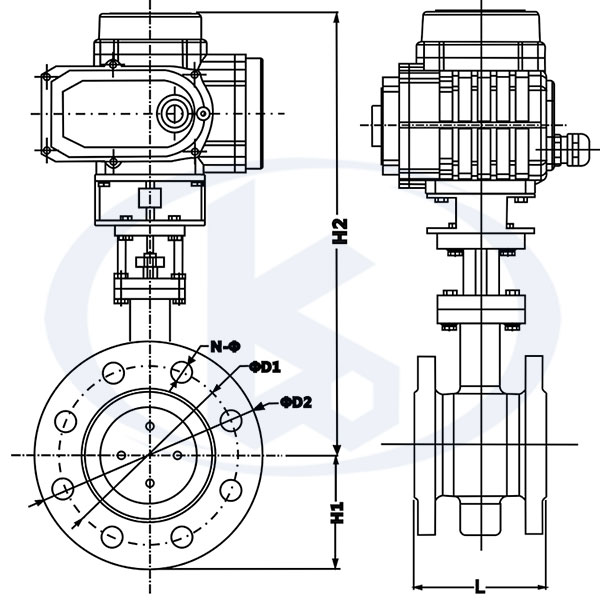

【外形尺寸】
|
規格 |
配置 |
ΦD1 |
ΦD2 |
H2 |
H1 |
L |
N-Φ |
|
mm |
in |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
1.0MPa |
1.6MPa |
|
DN40 |
1 3/4” |
SQ-05 |
110 |
150 |
323 |
90 |
108 |
4-Φ18 |
|
DN50 |
2” |
125 |
165 |
323 |
90 |
108 |
4-Φ18 |
|
DN65 |
2 1/2” |
145 |
185 |
367 |
105 |
112 |
4-Φ18 |
|
DN80 |
3” |
SQ-20 |
130 |
200 |
413 |
120 |
114 |
4-Φ18 |
4-Φ18 |
|
DN100 |
4” |
180 |
220 |
423 |
130 |
127 |
8-Φ18 |
|
DN125 |
5” |
210 |
250 |
473 |
164 |
140 |
8-Φ18 |
|
DN150 |
6” |
SQ-60 |
240 |
285 |
511 |
175 |
140 |
8-Φ22 |
|
DN200 |
8” |
295 |
340 |
597 |
200 |
152 |
8-Φ22 |
12-Φ22 |
|
DN250 |
10” |
SQ-100 |
350 |
355 |
395 |
405 |
627 |
243 |
165 |
12-Φ22 |
12-Φ22 |
|
DN300 |
12” |
SQ-200 |
400 |
410 |
445 |
460 |
677 |
250 |
178 |
12-Φ22 |
12-Φ26 |
|
DN350 |
14” |
460 |
470 |
505 |
520 |
742 |
280 |
190 |
16-Φ22 |
16-Φ26 |
|
DN400 |
16” |
SQ-400 |
515 |
525 |
565 |
580 |
819 |
305 |
216 |
16-Φ26 |
16-Φ30 |
|
DN450 |
18” |
565 |
585 |
615 |
640 |
884 |
350 |
222 |
20-Φ26 |
20-Φ30 |
|
DN500 |
20” |
SQ-600 |
620 |
650 |
670 |
715 |
909 |
380 |
229 |
20-Φ26 |
20-Φ33 |
|
DN600 |
24” |
725 |
770 |
780 |
840 |
924 |
445 |
267 |
20-Φ30 |
20-Φ36 |
