電動陶瓷球閥（Q941TC）具有超強的耐腐蝕、耐高溫、耐磨損及耐沖蝕等顯著特點。廣泛應用于石化、冶金、造紙、電站、煉油等行業的各類酸堿鹽氣體、液體、高溫蒸汽和泥漿輸送系統中。是強腐蝕場合下鈦金屬閥、蒙乃爾閥的理想替代產品。氧化鋯陶瓷球閥具有成本低，運行經濟性高和壽命長（是鈦閥的2～4倍）的優點?？砂从脩舻囊笤O(shè)計各類特殊陶瓷閥門。適用于各種酸、堿、鹽類液體、氣體介質環境，硬密封陶瓷球閥尤其適用于帶顆粒、纖維狀介質環境。

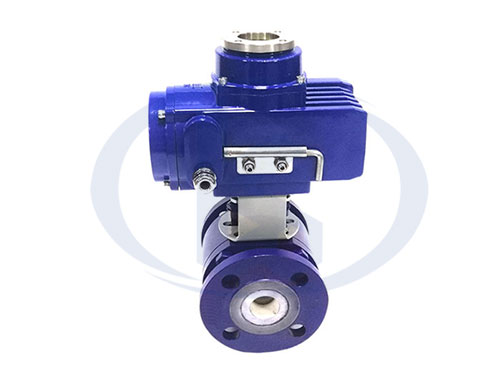

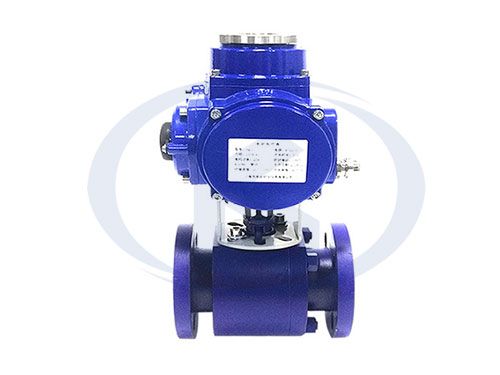

【產品展示】
【性能特點】
1、所有與截止接觸的部分均為結構陶瓷材料，其化學穩定性及硬度極高（洛氏硬度HRC90），僅次于金剛石。因此，本電動球閥具有極高的耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。
2、球體采用先進研磨設備及工藝制造，球圓度精度高，表面質量好，與閥座對研后，利用Zr02陶瓷的自滑潤性，可取得很好的密封性能。
3、陶瓷良好的耐磨性，讓本電動閥門經久耐用，可靠性極高，使用壽命長，是鈦合金閥和蒙爾乃閥的2~4倍。
4、用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，本閥門具有很強的優勢，也是目前較合適此類介質的閥門。
【零件材料】
|
名稱 |
材料 |
|
閥蓋 |
WCB |
|
中體 |
WCB |
|
中體套 |
工程陶瓷 |
|
閥座 |
工程陶瓷 |
|
法蘭套 |
工程陶瓷 |
|
球 |
工程陶瓷 |
|
O型圈 |
氟橡膠 |
|
彈簧 |
17-4PH |
|
閥桿 |
35 |
|
填料 |
PTFE |
|
等長雙頭螺栓 |
WCB |

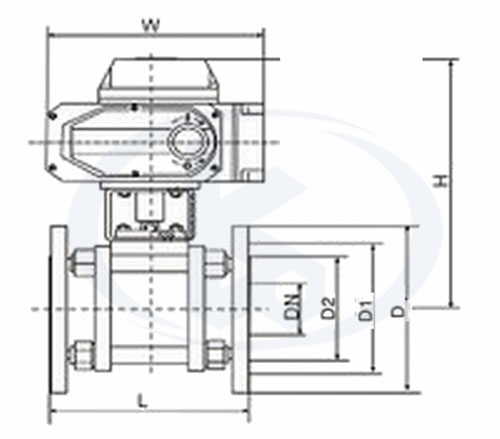

【外形尺寸】
|
規格 |
PN（MPA） |
L |
D |
D1 |
D2 |
b |
f |
z- |
|
mm |
|
DN15 |
1.6 |
130 |
95 |
75 |
45 |
14 |
2 |
4-14 |
|
DN20 |
130 |
105 |
85 |
55 |
14 |
2 |
4-14 |
|
DN25 |
140 |
115 |
95 |
65 |
14 |
2 |
4-14 |
|
DN32 |
165 |
140 |
100 |
78 |
16 |
2 |
4-18 |
|
DN40 |
165 |
150 |
110 |
85 |
16 |
3 |
4-18 |
|
DN50 |
203 |
165 |
125 |
99 |
16 |
3 |
4-18 |
|
DN65 |
220 |
185 |
145 |
118 |
18 |
3 |
4-18 |
|
DN80 |
241 |
200 |
160 |
132 |
20 |
3 |
8-18 |
|
DN100 |
305 |
220 |
180 |
156 |
20 |
3 |
8-18 |
|
DN125 |
356 |
250 |
210 |
185 |
22 |
3 |
8-18 |
|
DN150 |
394 |
280 |
240 |
211 |
24 |
3 |
8-23 |
|
DN200 |
457 |
340 |
295 |
265 |
26 |
3 |
12-23 |
