液動執行器

品牌：江蘇布魯克
標準：國標
壓力環境：常壓
加工定制：是
產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系電話：13917586261

液動執行器采用齒輪齒條機構，可選單作用和雙作用，具有啟閉扭矩大，結構簡單可靠，體積小巧，運動平穩，輸出扭矩呈線性等特點。可選擇搭配離合式手動機構，或者閥門限位開關，可作為液動球閥，液動蝶閥等角行程動作閥門的執行機構。

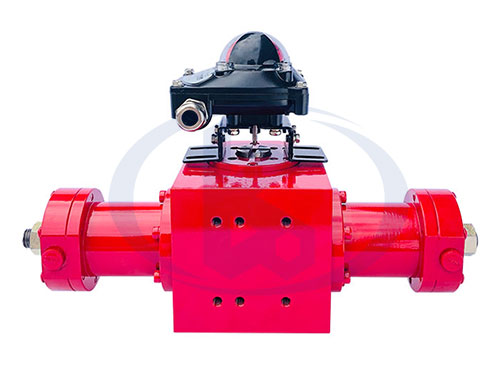

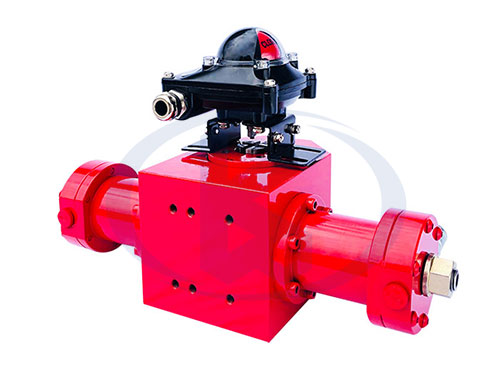

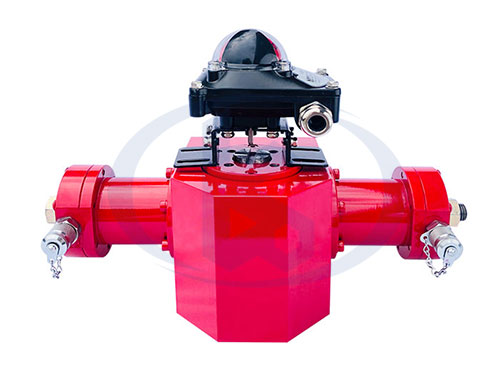

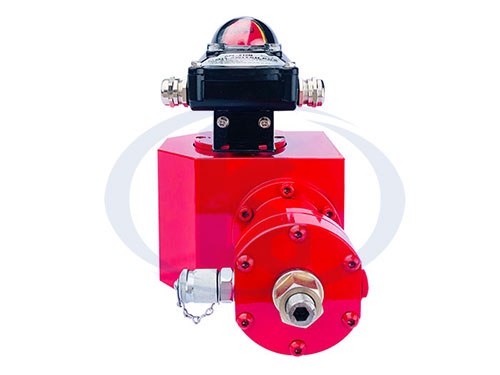

【產品展示】

【產品參數】

型號規格	公稱扭矩（N.M）	搭配蝶閥規格（軟密封PN16）	搭配軟密封球閥規格		工作腔體積	參考重量
型號規格	公稱扭矩（N.M）	搭配蝶閥規格（軟密封PN16）	PN16	PN25	工作腔體積	參考重量
FDQ-40	300	DN25~DN150	DN25~DN150	DN25~DN125	36	11.8
FDQ-50	500	DN200,DN250	DN200	DN150，DN200	74	20.5
FDQ-63	1000	DN300,DN350	DN250,DN300	DN250	150	34.6
FDQ-80	3000	DN400~DN500	DN350, N400	DN300，N350	471	75.4
FDQ-100	6000	DN600~DN800	DN450~DN500	DN400~DN450	954	139.6
FDQ-125	11000	DN900	DN600,DN700	DN500，DN600	1718	192.3
FDQ-140	16000	DN100	DN800	DN700	2540	283.5

注：公稱扭矩為10MPa-13MPa壓力時數據；其它規格詳詢本公司。

【性能特點】

● 缸筒兩側設置有行程調節螺釘，支持雙向行程調節，調節范圍±3°；

● 執行器底部連接符合ISO5211標準，具備通用性和互換性；

● 執行器頂部限位開關安裝位置支持閥位指示器，以及限位開關的安裝，符合30-80/130-H20/30行業標準。

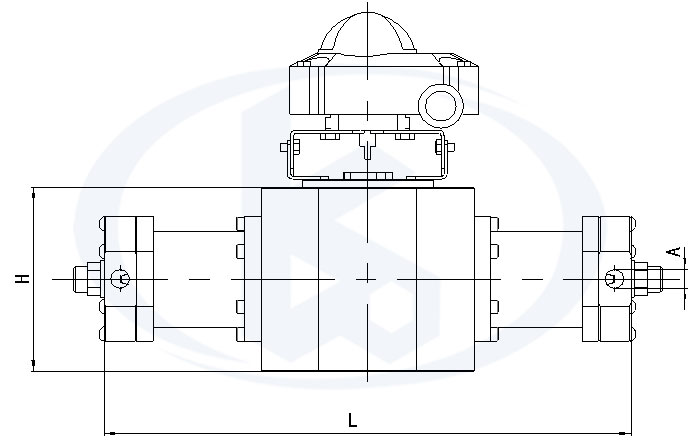

【外形尺寸】

型號規格	L	H	油口A	閥門接口	限位器接口
FDQ-40	259	110	G1/4	F05/F07	30-80-H20
FDQ-50	305	124		F07/F10
FDQ-63	332	152		F10/F12
FDQ-80	460	185		F12/F14	30-130-H30
FDQ-100	595	220		F14/F16
FDQ-125	643	304	G3/8	F16/F25
FDQ-140	700	310	G3/8	F25/F30

【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的液動執行器產品，歡迎前來咨詢報價。

【車間一角】
