              液動卡箍球閥





    液動卡箍球閥


    品牌：江蘇布魯克

                標準：國標

                壓力環境：常壓

                加工定制：是

                產品用途：石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
    聯系電話：13917586261






    產品詳細





	       液動卡箍球閥由FDQ液動執行器和球閥兩大部分組成，采用一體化結構，通過壓力油控制閥門啟閉。靠液動裝置使閥桿旋轉帶動球體轉動來達到起閉目的。具有啟閉扭矩大，抗干擾能力強，體積小、輕便宜人、性能可靠、配套簡單、流通能力大等特點。目前該閥門廣泛應用于食品、環保、輕工、石油、 造紙、化工、教學和科研設備，電力等行業的工業自動化控制系統中。

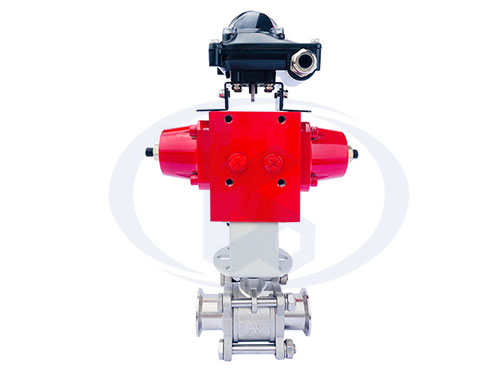

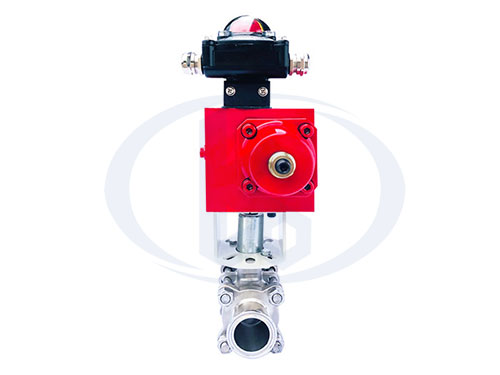

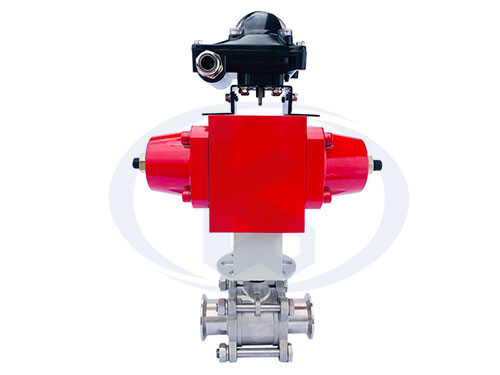

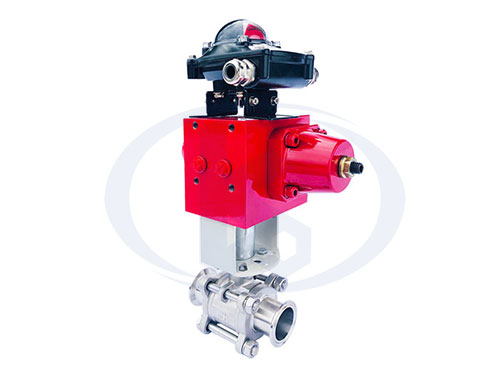

		【產品展示】



		液動卡箍球閥液動卡箍球閥



		液動卡箍球閥液動卡箍球閥

	【產品參數】





















											公稱通徑DN(mm)

											DN15~ DN100





											公稱壓力

											PN1.0/1.6MPa





											連接方式

											快裝（拷貝林接頭）





											零件名稱

											閥體、閥蓋

											WCB

											CF8(304)

											CF8(316)





											球體、閥桿

											2Cr13

											304

											316





											密封圈、填料

											增強聚四氟乙烯、對位聚苯





											適用工況

											適用介質

											水、蒸汽、油品等

											硝酸等腐蝕性介質

											硝酸等腐蝕性介質

											水、蒸汽、油品等

											硝酸等腐蝕性介質

											硝酸等腐蝕性介質





											適用溫度

											-29℃~18℃(增強聚四氟乙烯)、-29℃~300℃(對位聚苯)





















	【性能特點】















							       1、液動球閥的閥球及閥體采用優質不銹鋼制造，防腐性能好。



							       2、球閥采用金屬密封，可滿足鉆井泥漿介質環境。



							       3、液壓驅動部分結構尺寸小，可滿足狹小的安裝環境。



							       4、液壓驅動扭矩大，用防噴器的液控臺即可滿足使用要求。



							       液動卡箍球閥分為整體式(一體式)、兩段式及三段式。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀、閥座采用彈性密封結構、密封可靠、啟動輕松、閥桿采用有倒密封的下裝式結構，閥腔異常升溫時，閥桿不會被沖擊。二片式、三片式球閥連接形式另有對焊(BW)、承插焊(SW),并均可帶國際標準ISO支架平臺和鎖定裝置。















		【外形尺寸】

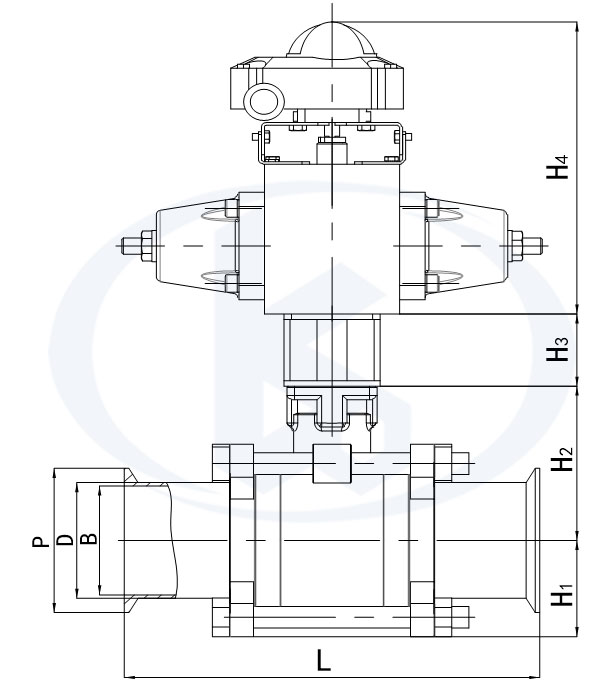

		液動卡箍球閥外形尺寸









						規格

						液動執行器配置

						L

						H1

						H2

						H3

						H4

						B

						D

						P





						mm

						in





						DN15

						1/2”

						FDQ-40

						98

						23

						45

						47

						215

						16

						21

						50.5





						DN20

						3/4”

						106

						26.5

						54

						22

						27





						DN25

						1”

						116

						28

						64

						29

						33





						DN32

						1 1/4”

						134

						36

						68

						53

						35

						38





						DN40

						1 1/2”

						145

						38.5

						73

						62

						42

						46

						64





						DN50

						2”

						158

						44

						84

						53

						59

						77.5





						DN65

						2 1/2”

						178

						61

						95

						72

						67

						74

						91





						DN80

						3”

						222

						70

						100

						85

						92

						106





						DN100

						4”

						295

						82

						112

						107

						128

						119













		       【友情提示】江蘇布魯克自動化裝備有限公司專業生產銷售各類電液球閥、電液蝶閥等電液閥門、液動蝶閥、液動球閥等液動閥門、電動閥門、電液執行器、液動執行器、電動執行器等產品，我們貫徹“產品質量為生產之本”戰略方針，專業為您提供規格型號齊全、質量穩定、價格合理的液動卡箍球閥產品，歡迎前來咨詢報價。















		【車間一角】



		液動卡箍球閥車間一角





		【資質證書】





		液動卡箍球閥資質證書
