電液球閥分為開關型和調節型，開關型的原理就是通電開到位，通電關到位。調節閥的原理是輸入4-20MA或是0-10V的電流信號來調節閥門開度的大小。電液球閥門是由電液執行器和閥體組成的，有很多客戶不知道電液球閥的接線方式，下面江蘇布魯克就為大家詳細的講解一下。
六線制電液球閥所配電液執行器分為開關式和調節式，并由驅動開關控制和信號反饋控制組成。
開關式六線制電液球閥的六個接線端子功能為：1、2、3為驅動控制，4、5、6為信號反饋控制；
工作原理：1、2接通時，閥門打開，同時保持4、5形成回路，反饋電液球閥開到位信號；
1、3接通時，閥門關閉，同時保持4、6形成回路，反饋電動球閥關到位信號。
調節式六線制電液球閥的六個接線端子功能為：
1、2為電動驅動控制，可接AC220V或DC24V電源電壓（如需380V電壓則另外說明），
3、4為輸入信號控制，可接收4-20mA電流信號或0-10V電壓信號
5、6為輸出信號反饋控制，可相應的反饋4-20mA電流信號或0-10V電壓信號，便于遠程操作控制

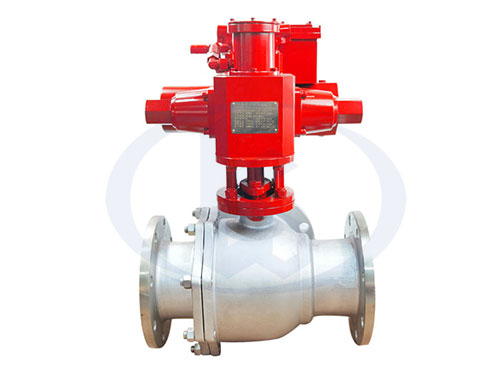

電液球閥通常由電液執行機構和閥門組成。電液球閥使用電能作為動力來通過電液執行機構來驅動閥門，實現閥門的開關動作。從而達到對管道介質的開關目的。
